Электронный регулятор обратного давления GP

Клапан управления серии GP представляет собой электронный регулятор давления, предназначенный для точного контроля давления газообразных сред пропорционально электронному сигналу в диапазонах давлени..

  • Бренды Equilibar
  • Код продукта: GP
  • Наличие: По запросу

Теги: GP

Клапан управления серии GP представляет собой электронный регулятор давления, предназначенный для точного контроля давления газообразных сред пропорционально электронному сигналу в диапазонах давления до 1000 psig (69 бар(г).

Устройство может быть объединено с множеством усилителей пневмосигналов высокого давления (1:1) для большего расхода. При использовании объемный усилитель, GP2 может использоваться для достижения более высокой точности за счет компенсации гистерезиса механически управляемого регулятора. Регулятор поставляется с выходным сигналом для монитора. Этот выходной сигнал поступает от внутреннего датчика давления, используемого в цепи управления. Сигнал позволяет удаленно контролировать системное давление, а также обеспечивает полезный сигнал для сбора данных. Выход этого сигнала может быть настроен либо на 0-10 В постоянного тока, либо на 4-20 мА.



Размер порта: 1/8"
Стандартный диапазон давления: 0 - 500 psi (34,47 бар) 0 - 750 psi (51,71) 0 - 1000 psi (68,95 бар)
Область применения: Пилотный регулятор для регулятора обратного давления Equilibar с истинным соотношением 1: 1 без каких-либо ПИД-настроек и сложных установок


Проектирование системы контроля давления может быть долгосрочным проектом с частыми изменениями спецификации. Регулятор обратного давления Equilibar® может упростить этот процесс как с высоким коэффициентом отклонений потока, так и с гибкими настройками заданного значения. Конструкция с купольной загрузкой позволяет осуществлять первоначальную настройку с помощью системы с ручным управлением, а затем последующую настройку с электронным управлением без необходимости приобретать новый регулятор обратного давления.



Пример использования регулятора (с любым жидкостным насосом)

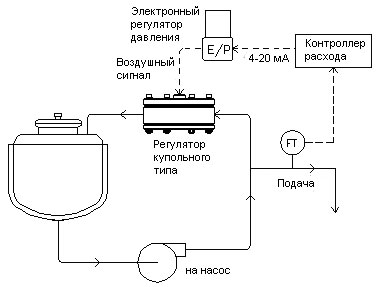

На приведенной выше схеме показано, как купольный регулятор обратного давления может использоваться для управления скоростью потока при дозировании. Выходное давление любого типа насоса может регулироваться посредством регулятора обратного давления, позволяющим возврат в сосуд жидкости в строго определенном количестве в соответствии с пределом давления подачи. ПИД-система управления потоком управляет сигналом электронного регулятора, который, таким образом, контролирует заданное значение купольного регулятора со значением давления воздуха.

Хотя в данном примере используется контроллер потока ПИД, время реакции этой системы намного быстрее, чем у регулируемого клапана с ПИД-регулятором. Это связано с тем, что во время работы регулирующего клапана происходят колебания при каждом изменении расхода дозирования. Тем не менее, регулятор будет поддерживать постоянное давление без каких-либо изменений в выходе контроллера. Поэтому ПИД используется только для небольших регулировок давления напора и может быть настроен на более медленную работу, при этом скорость ответа регулятора по-прежнему остается высокой.


Пример использования регулятора (работа с газовыми системами)

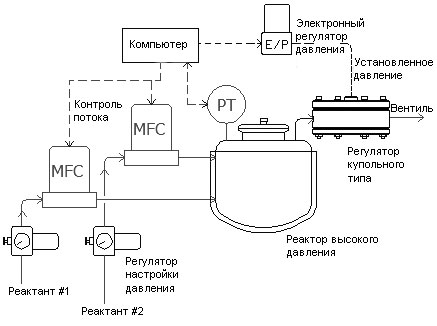

На приведенной выше схеме показан электронный регулятор давления и купольный регулятор обратного давления, контролирующий давление в лабораторном реакторе (например, для каталитических исследований). Для ввода реагентов в сосуд используются два отдельных контроллера массового расхода. Давление в резервуаре контролируется управляющим компьютером. Давление в реакторе регулируется компьютером посредством электронного регулятора, который передает сигнал давления азота или воздуха на купольный регулятор. Таким образом, достигается высокая точность контроля.


Область применения: Автоматизированная система контроля давления

Схема внизу показывает, как регулятор обратного давления Equilibar может работать вместе с электропневматическим регулятором для обеспечения автоматического управления давлением практически любым типом насоса.
