Регулятор для двухфазного потока TPF
Уникальная конструкция регулятора обратного давления Equilibar® дает возможность работы с двухфазными потоками при сохранении высокой точности контроля. Это относится как к газовым и жидкостным процес..
- Бренды Equilibar
- Код продукта: TPF
- Наличие: По запросу
Теги: TPF
Уникальная конструкция регулятора обратного давления Equilibar® дает возможность работы с двухфазными потоками при сохранении высокой точности контроля. Это относится как к газовым и жидкостным процессам, так и работе с различными эмульсиями. Основная область применения данных регуляторов - лабораторные реакторы для исследований нефтехимического катализатора и системы испытаний топливных элементов. В технологии используется уплотнительная диафрагма с несколькими отверстиями для контроля давления падения. Действие клапана обеспечивается не за счет движения конусного штока, а за счет непосредственного сближения диафрагмы и сужающего устройства. Расстояние между диафрагмой и отверстием может мгновенно изменяться в зависимости от требований процесса. Еще одно преимущество обеспечивается уникальным дизайном Equilibar с несколькими отверстиями. Даже если одно отверстие полностью затоплено густой жидкостью, управление объемным потоком может поддерживаться до тех пор, пока некоторые из отверстий все еще находятся в газовой фазе.
Область применения: двухфазный поток в нефтехимическом каталитическом реакторе

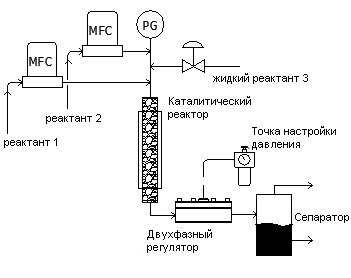

В лабораторных нефтехимических реакторах (исследования каталитических процессов) часто на выходе присутствует смешанная фаза. Чтобы использовать однофазный регулятор обратного давления, необходимо установить жидкий сепаратор перед регулятором обратного давления. Однако, в зависимости от требований к диапазону давления и размера, этот сепаратор может быть очень дорогим и соответствовать при этом соответствующему коду ASME. Для отвода жидкости, вероятно, потребуется система контроля уровня. Важный вопрос, который следует учитывать – это образование аэрозолей при снижении давления. В зависимости от поверхностного натяжения и других характеристик жидкости процесс разделения может быть затруднен. Там, где это применимо, использование регулятора обратного давления Equilibar в смешанной фазе может значительно снизить стоимость и сложность лабораторного реактора.
